Wemos D1 R1 Yapılandırması Nasıl Yapılır?

Yayınlandı İçinde

IoT dersi için satın aldığım Wemos D1 R1 kartının kullanabilmemiz için yapılması gereken yapılandırma ayarlarından bahsedeceğim.

Arduino programını bilgisayarımıza kurduktan sonra CH340 Driver kurulumunun nasıl yapılacağını ve son olarak Wemos kütüphanelerinin arduino’ya nasıl eklenebileceğini anlatacağım.

Arduino Yazılımı Nasıl Kurulur?

Uyarı

Kurulum sırasında karşınıza çıkacak olan gerekli izinleri vermeyi unutmayınız!

CH340 Driver Kurulumu Nasıl Yapılır?

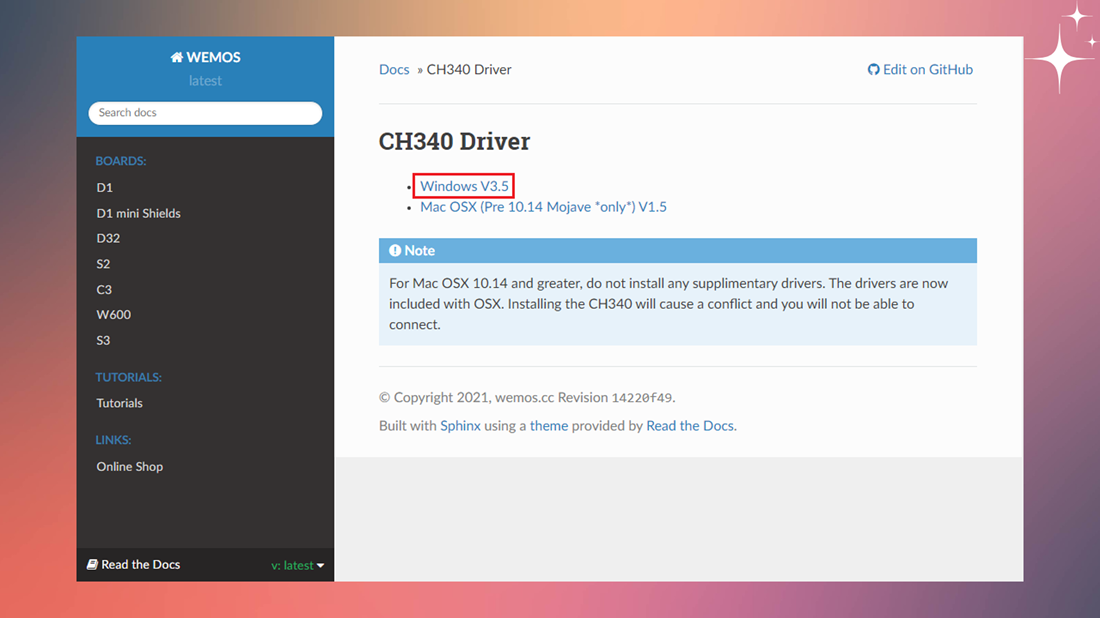

CH340 Driver kurulumunu yapmak üzere https://www.wemos.cc/en/latest/ch340_driver.html adresine gidelim. Windows işletim sistemi üzerinde çalıştığım için Windows V3.5 bağlantısına tıklıyorum.

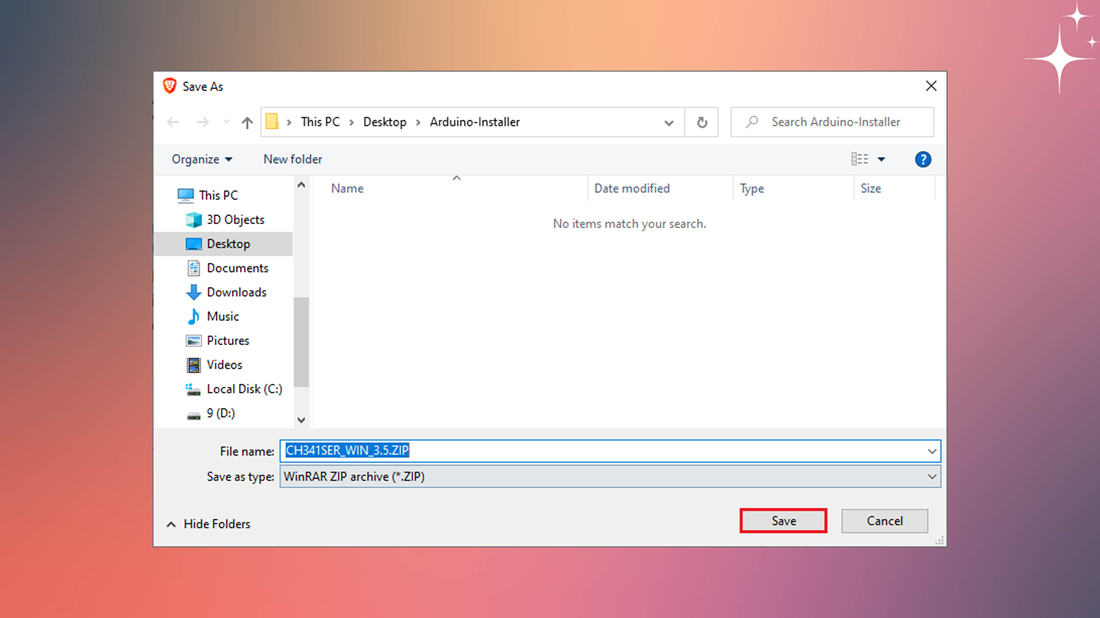

İlgili arşiv dosyasını bilgisayarımızda kaydedelim.

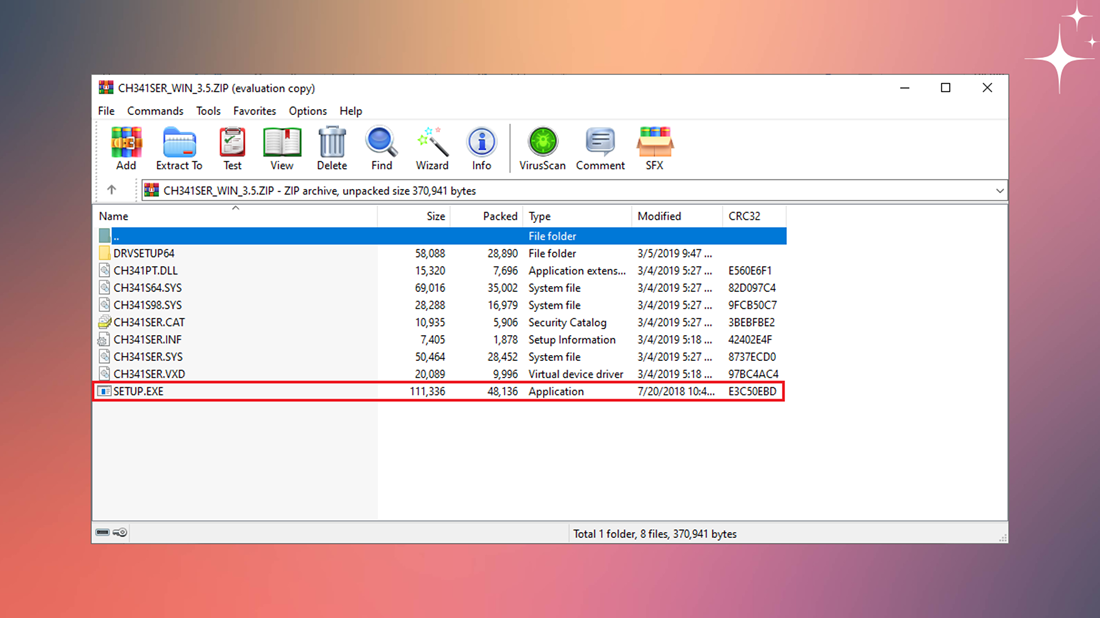

Arşiv dosyasının içerisindeki .EXE uzantılı dosyayı çalıştıralım.

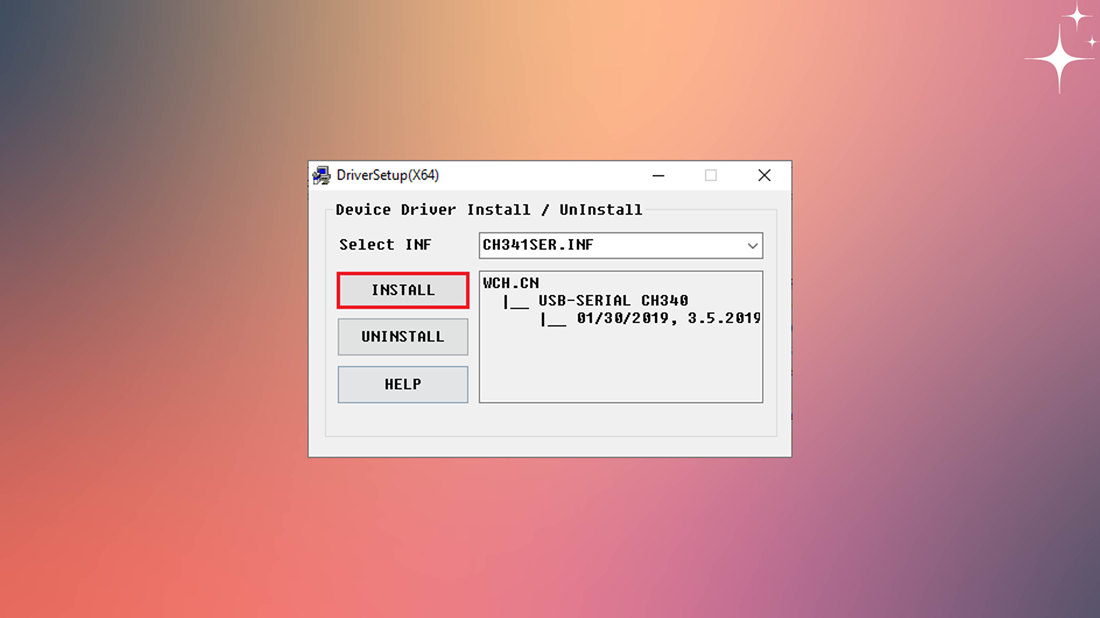

Son olarak INSTALL seçeneğine tıklayarak kurulumu başlatalım.

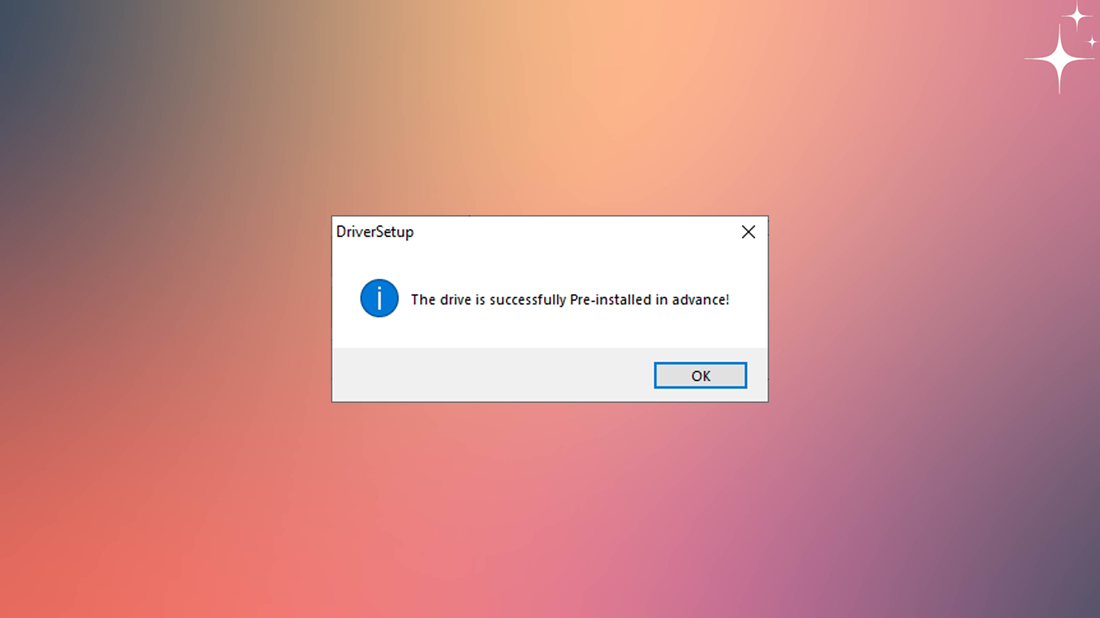

Kurulum tamamlandı.

Arduino Yazılımına Wemos Kütüphaneleri Nasıl Eklenir?

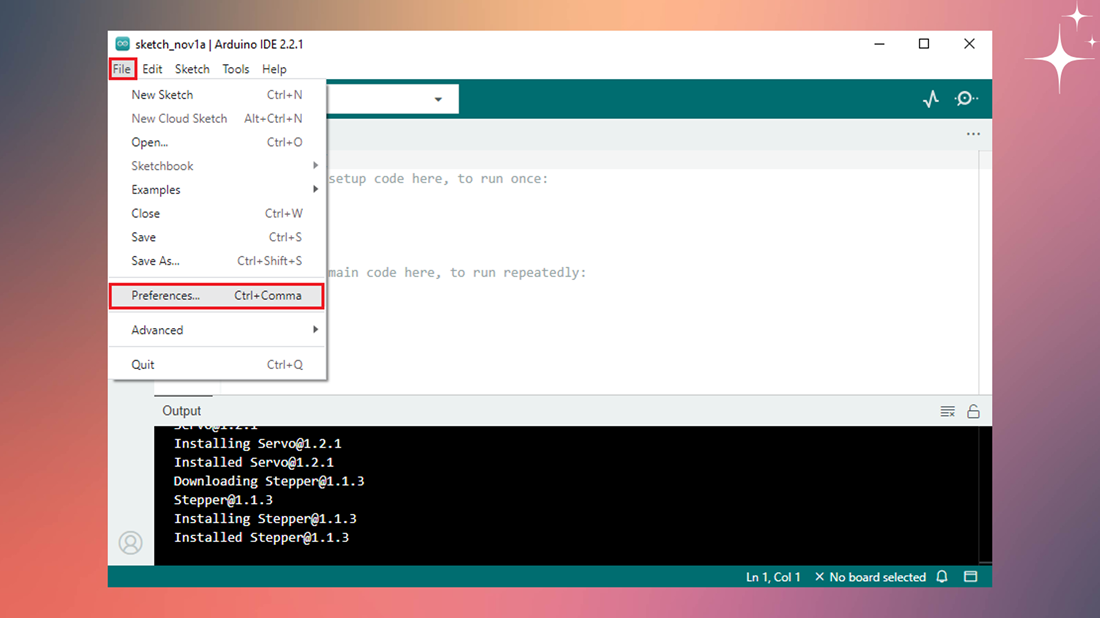

Arduino programımızı açtıktan sonra File > Preferences yolunu izleyelim.

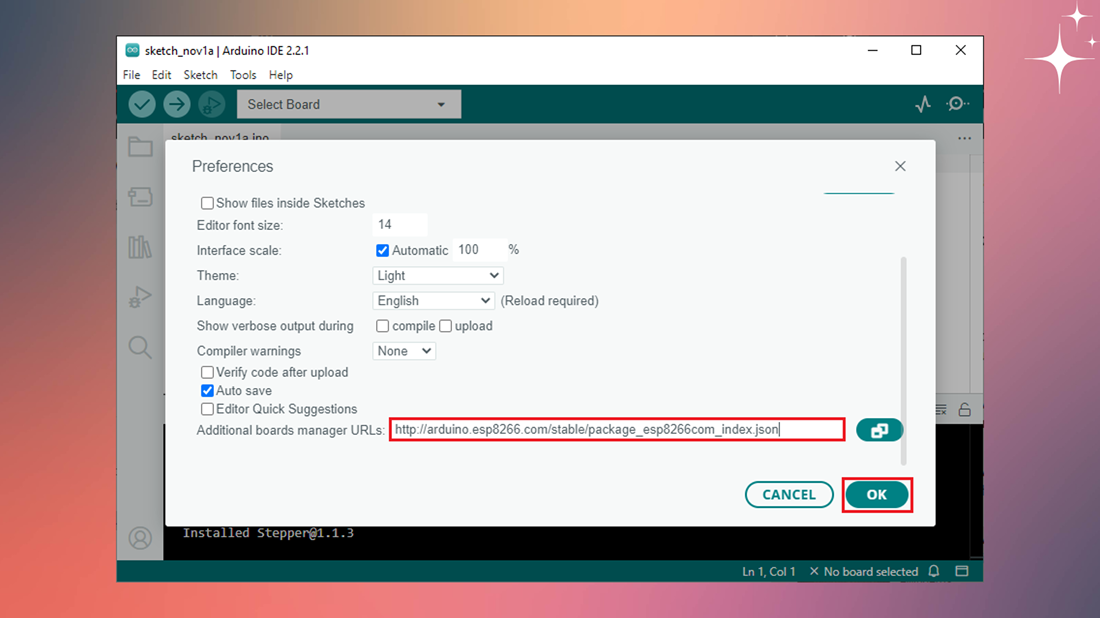

İlgili json dosyamızı ekleyelim.

https://arduino.esp8266.com/stable/package_esp8266com_index.json

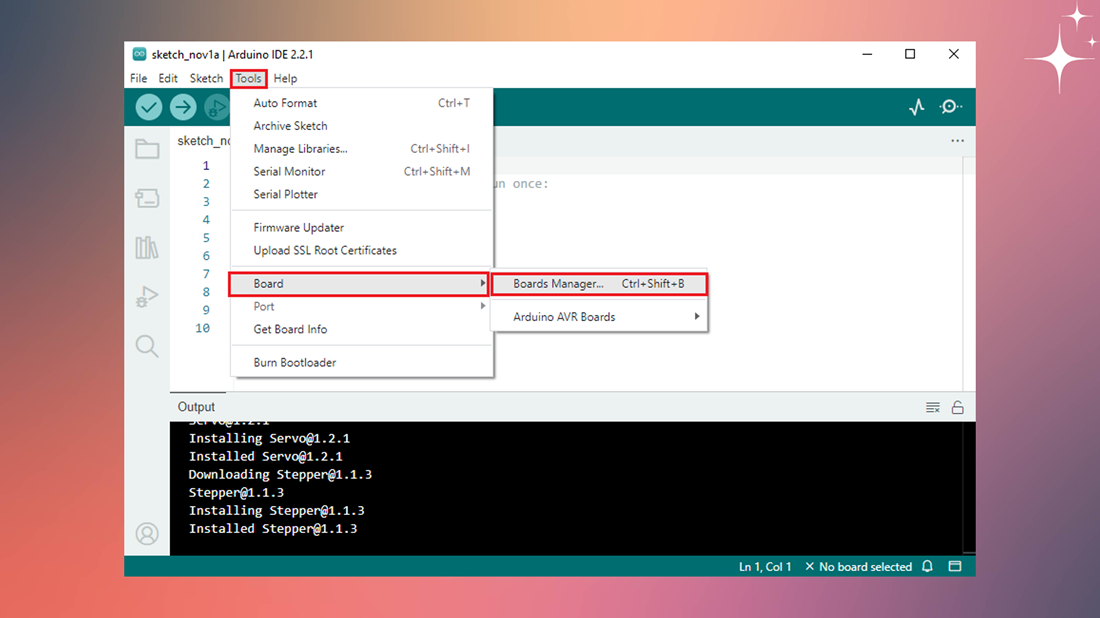

Üst menü üzerinden Tools > Board > Boards Manager… yolunu izleyelim.

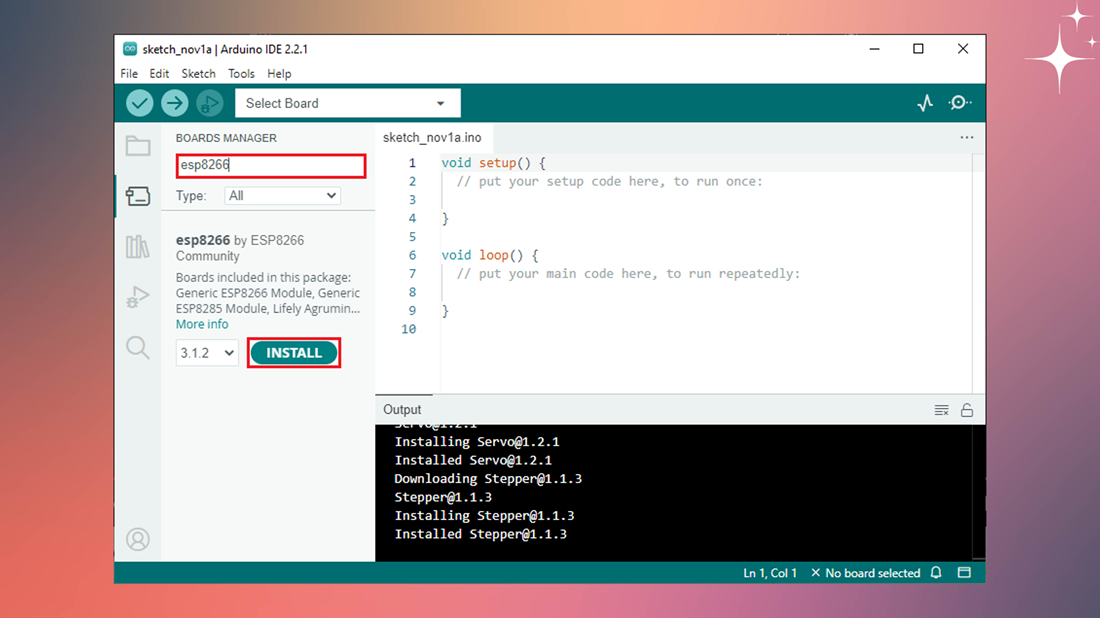

esp8266 olarak aramamızı gerçekleştirelim. Install diyerek 3.1.2 sürümünün kurulumunu başlatalım.

Wemos D1 R1 kartımızı kullanabilmek için önce kartımızı seçelim.

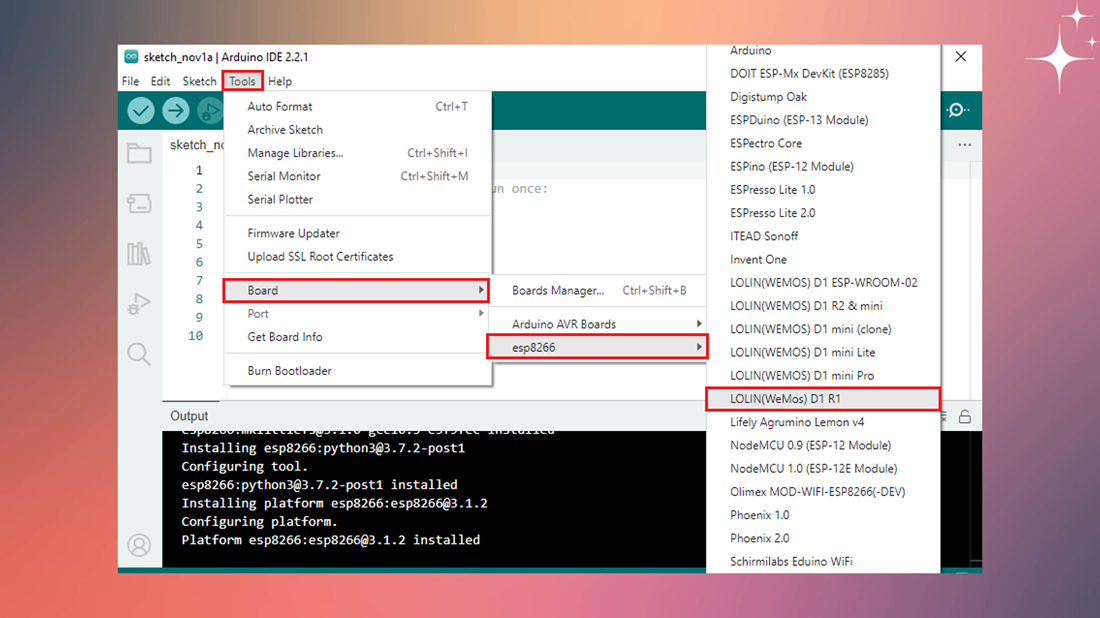

Bunun için Tools > Board > esp8266 > LOLIN(WeMos) D1 R1 seçeneğini işaretleyelim.

Son olarak kartımızın takılı olduğu Port’u seçip kullanmaya başlayabiliriz.

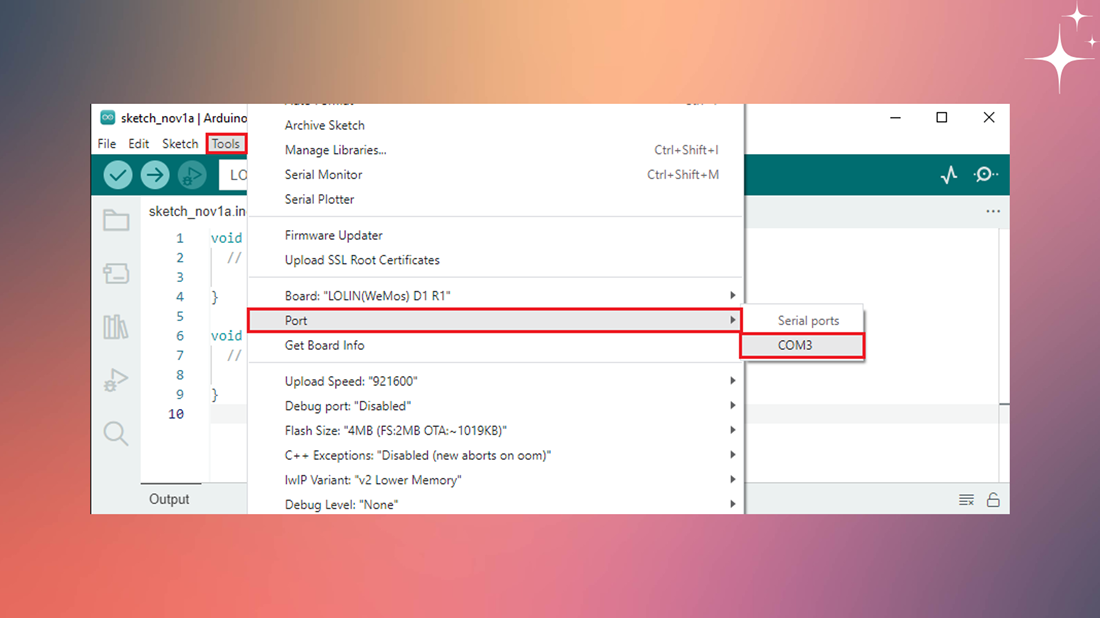

Bunun için Tools > Port > COMx işaretleyelim.

Buzzer’dan Gelen Gürültülü Ses Problemi Nasıl Çözülür?

Aşağıdaki bağlantı üzerinden buzzer’ın gürültülü ses’ine ulaşabilirsiniz.

https://drive.google.com/file/d/16XucwbXA9DSXzasW75qH0q7bsENR-yGT/view?usp=sharing

WeMos D1 R1 kartı kullanıyorken basit bir led yakıp söndürme kodunu çalıştırdığımda Buzzer’dan arkaplanda gürültü olacak şekilde ilgili sesi duyabiliyordum.

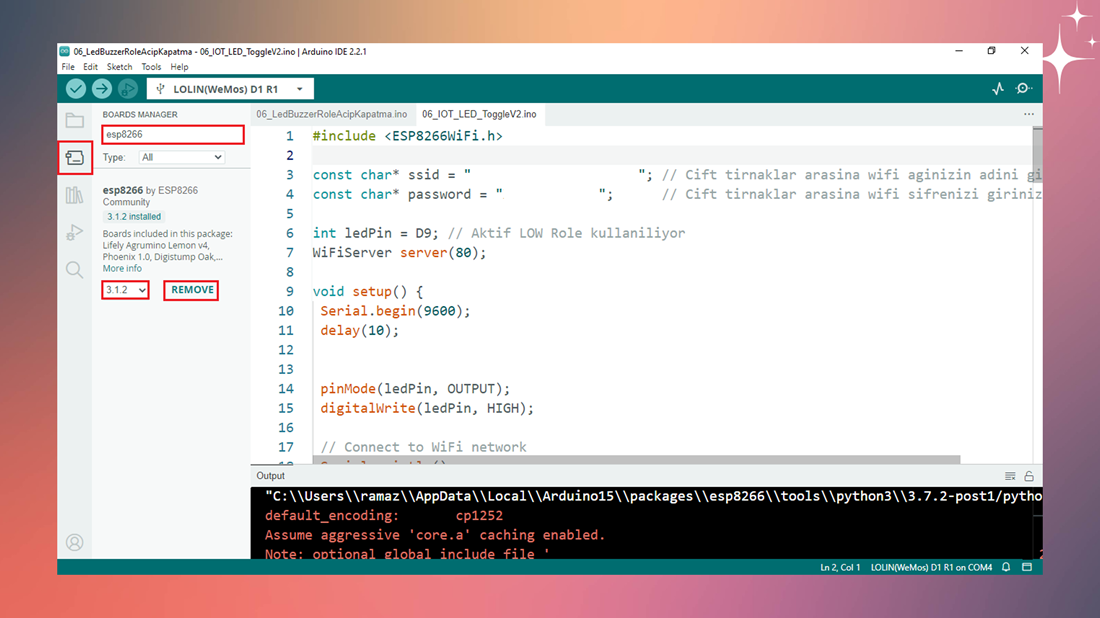

Hem WiFi modülümüze ulaşıp çalışmalarımızı yapabilmek hem de buzzer’dan sıkıntısız bir çıktı elde edebilmemiz için öncelikle Boards Manager’ı açalım ve esp8266 olarak aramamızı gerçekleştirelim. Yüklü olan 3.1.2 sürümünü REMOVE butonuna tıklayarak kaldıralım.

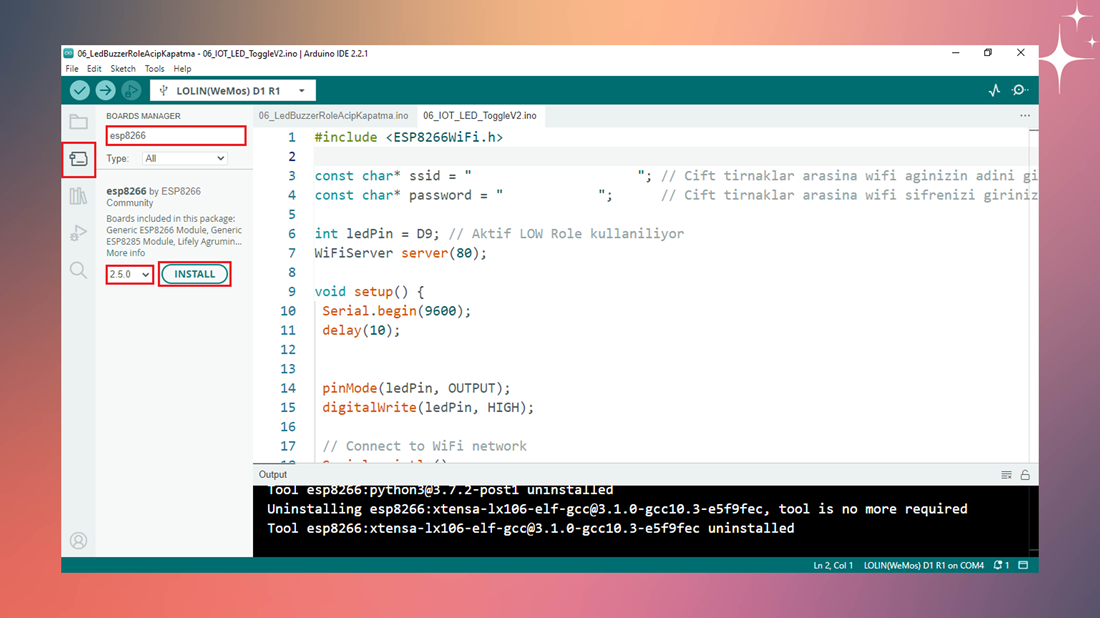

ESP8266 modülünün 2.5.0 sürümünü seçip INSTALL butonuna tıklayarak kurulumumuzu gerçekleştirelim.

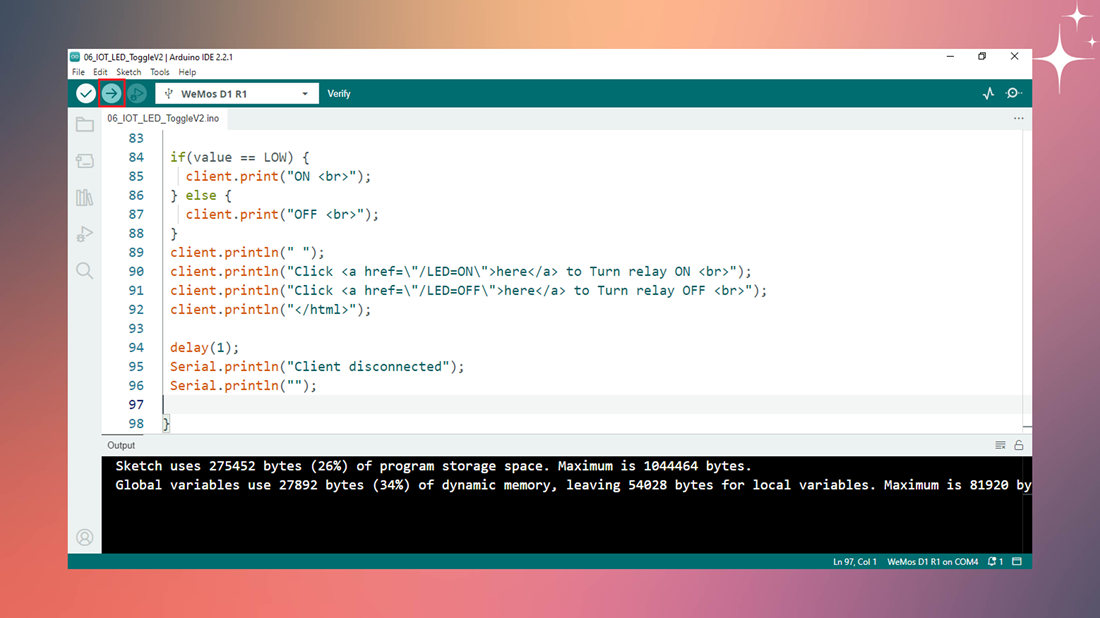

Artık başarılı bir şekilde kodumuzu derleyip kartımıza yükleyebiliriz. Bu sayede buzzer’dan gelen rahatsız edici ses de kaybolmuş oldu.
